双点丙烷报警器XH-G300A-B

双点丙烷报警器XH-G300A-B

作者：admin  发布时间：2015/4/16   点击数：

   双点丙烷报警器XH-G300A-B是由一台2通道主机和2路丙烷探测器共同组成的气体报警系统。该报警系统采用的是分线制布点结构，每个探测器需要引出一个三芯线缆连接到控制主机。在控制主机上有两个并排的的探测器接线端子，依次往左是2个开关量输出，2个脉冲输出，主要用来联动负载设备，比如电磁阀或是排风扇以及声光报警器等等外围设备。

双点丙烷报警器的组成：气体报警控制器XH-G300A-B+丙烷气体探测器XH-G800A-B

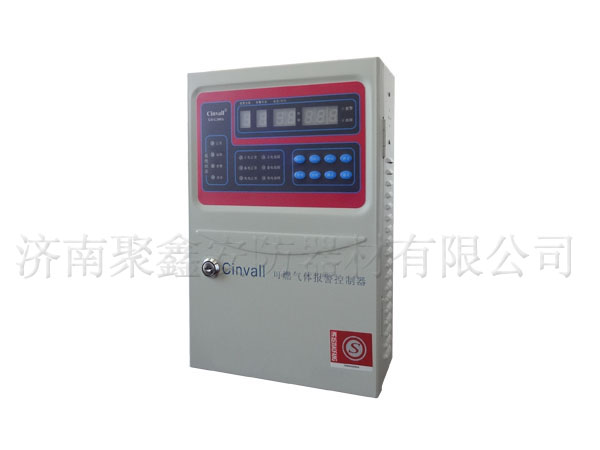

气体报警控制器XH-G300A-B简介：

第一  产品概述
XH-G300A-B可燃气体报警控制器是分线型可燃气体泄漏报警设备，它适用于燃气机房、餐饮饭店、配气站、住宅小区等可燃气体使用场所，对这些场所空气中存在的可燃气体进行探测，当可燃气体浓度百分比达到报警设定值时，该控制器发出声光报警，提示值班人员采取安全措施，同时提供输出接点可联接自动开启的安全装置，避免燃爆事故的发生，确保生命和财产的安全。检测区域为2个监测点以内，配接本公司XH-G800A-B可燃气体探测器。
第二  技术参数
一、 主要技术指标
 型    号：XH-G300A-B
 功    耗：≤10W(不含配套设备)
 工作电压：AC220V±15%，50Hz±1Hz；
 使用环境：温度-10℃~+50℃  湿度≤95%RH
 信号传输：（4~20）mA标准信号（三线制）
 信号传输距离：≤1000米（2.5 mm2）
 检测范围：（0 ~ 100）%LEL   （LEL——爆炸下限）
 报警输出：直流脉冲信号、交流脉冲信号、无源开关量信号
 报警设定值： 低报（5~25%LEL）、高报（26~50%LEL）
 容    量：最大可连接2个XH-G800A-B探测器
 报警方式：声光报警
 显示方式：数码管
 外形尺寸：350mm（长）×230mm（宽）×100mm（厚）
 安装方式：壁挂
第三、 主要特点
 壁挂式可运用于小系统监测；
 分线制信号传输，抗EMI/RFI干扰，可用于三线制旧系统改造；
 实时时钟，掉电不丢失；
 用户可根据需要选择气体实时浓度监测界面或时间显示界面；
 报警信号优先于故障信号显示。
当有下列情况之一，XH-G300A-B能在100秒内发出与报警信号有明显区别的声、光故障报警信号：
A、XH-G300A-B报警控制器与可燃气体探测器XH-G800A-B连接线断路；
B、可燃气体探测器XH-G800A-B内部元件失效；
C、XH-G300A-B主电、备电故障；
D、备用电源充电器与备用电源之间的连接线断路；
E、XH-G300A-B与其备用电源之间的连接线断路；
注：对于A、B类故障XH-G300A-B能指示出部位，C、D、E类故障XH-G300A-B能指示其类型。

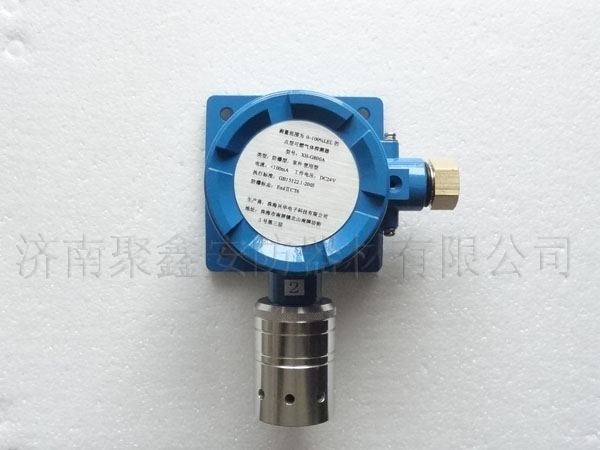

气体探测器XH-G800A-B简介:

一、产品概述
尊敬的用户：感谢您选择使用XH-G800A-B防爆型可燃气体探测器。
Cinvall 点型可燃气体探测器，是经过多年研发设计，集高、精、尖技术一体的安全防护产品。其用于监测空气中可燃气体的浓度，内置的传感器不断探取空气样本，通过标准的(4～20)mA电流信号，把浓度数据实时回传到所配接的报警控制器，实现可靠的安全监控。本产品适用于餐馆、酒店、锅炉房、配气站等防爆场所。
为了您更安全、更方便地使用本产品，在使用本产品之前，请您务必详细阅读本说明书。
二、性能特点
 采用先进的进口催化燃烧式传感器；
 产品设计性能稳定，灵敏度可调节；
 零点漂移小，抗毒性，抗干扰，寿命长；
 输出(4～20)mA标准信号
 多种状态指示，方便使用、维护；
 防爆设计，气体渗透性好，安全系数高；
 人性化调节设计，方便安装。
三、技术指标：
检测原理 催化燃烧式 检测方式 自然扩散式
检测内容 空气中的可燃气体 工作方式 长期连续工作
检测范围 0-100%LEL(爆炸下限) 响应时间 ≤30S
检测误差 ≤±5%LEL 环境温度 -40℃~+70℃
输出信号 输出(4～20)mA标准信号 相对湿度 10%~95%RH
工作电压 DC9V～DC26V 传感器寿命 3年
传输距离 ≤1000米 工作压力 （86~106）kPa
外型尺寸 170×118×83mm 防爆级别 ExdⅡCT6(隔爆型)
进线接口 1/2G内螺纹 重量 1Kg
通信方式 (4～20)mA标准信号 产品执行标准 GB 15322.1-2003

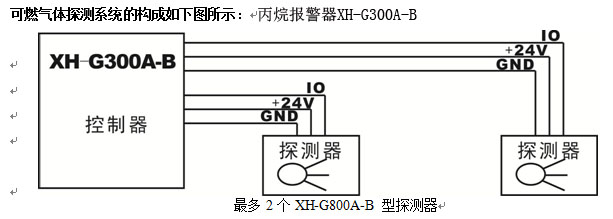

双点丙烷报警器XH-G300A-B的系统结构图：
